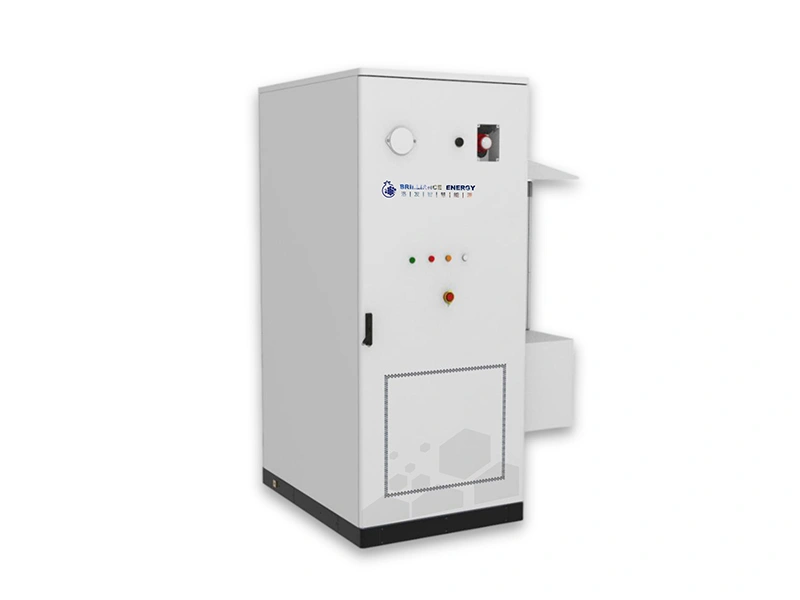

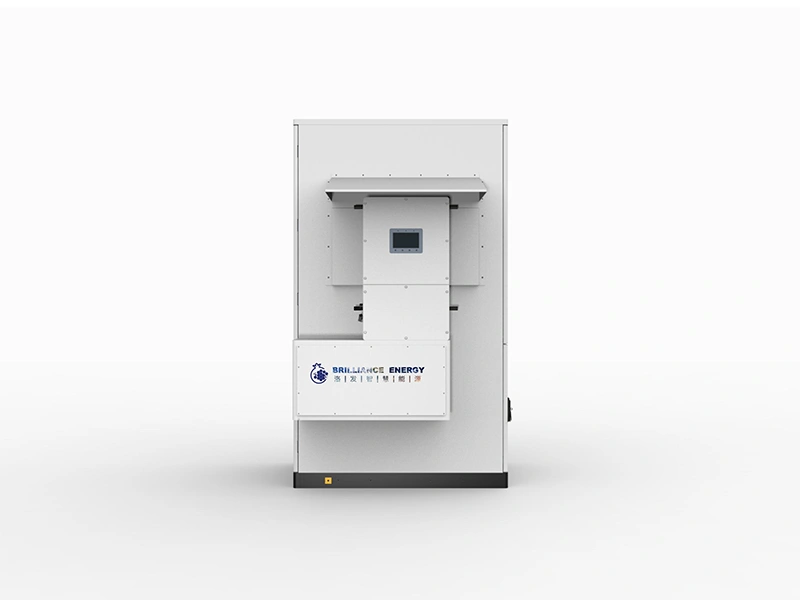

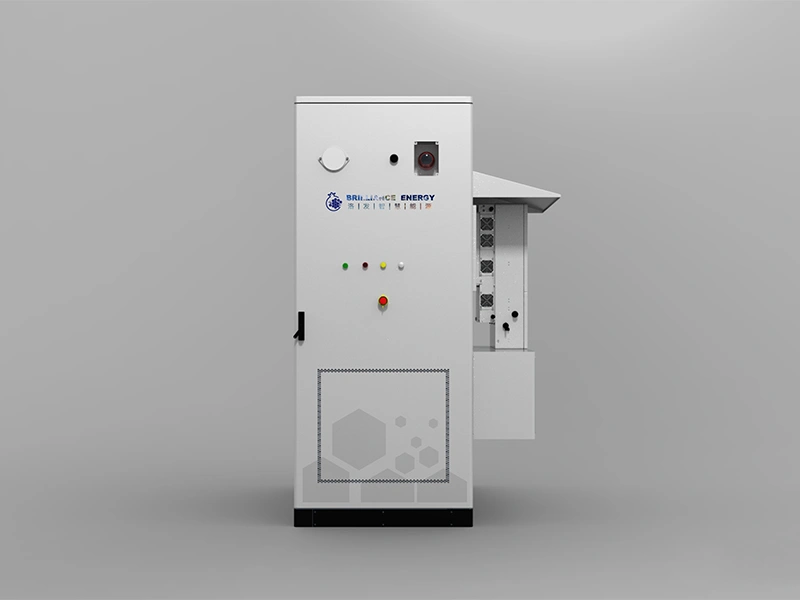

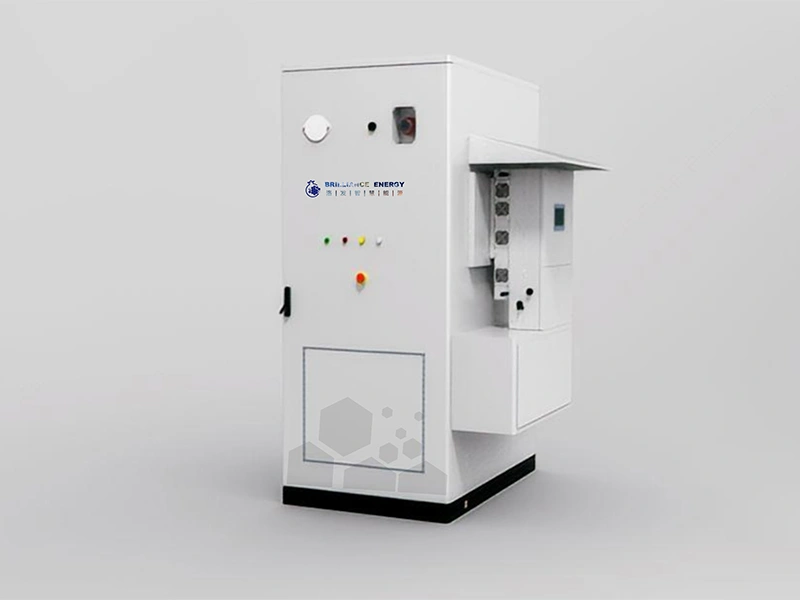

125kW 261kWh Batterieschrank (125kW Hybrid-Wechselrichter)
Die 125kW/261kWh flüssigkeitsgekühlten Batterieschränke kombinieren 125kW Hybrid-Wechselrichter mit 261kWh Lithium-Batteriekapazität für gewerbliche und industrielle Solar-plus-Speicher-Anwendungen. Sie unterstützen einen direkten PV-Eingang von bis zu 240kW, koordinieren Solarstromerzeugung, Batterieladung und Lastversorgung und helfen, den solaren Eigenverbrauch vor Ort zu erhöhen. Diese Batterieschränke verwenden Flüssigkeitskühlung, um den Zelltemperaturunterschied innerhalb von 3°C zu halten, und unterstützen mehr als 8.000 Lade- und Entladezyklen. Ihre IP55-geschützten Gehäuse schützen die internen Elektro- und Batteriekomponenten zusätzlich im Außenbetrieb.
- Intelligentes Energiemanagement
- Dual-MPPT unterstützt bis zu 10 PV-Eingangskanäle mit einem maximalen Umwandlungswirkungsgrad von 97,6%.
- Netzgebundener, netzunabhängiger und Backup-Betriebsmodus unterstützen eine reibungslose Leistungsübertragung und helfen, die kontinuierliche Versorgung kritischer Verbraucher aufrechtzuerhalten.
- Mehrstufiger Sicherheitsschutz
- Diese Batteriespeichersysteme entsprechen den Sicherheitsanforderungen nach IEC 62619 und UL 9540A.
- Aerosol- und wasserbasierte Brandlöschung werden mit Explosionsdruckentlastung kombiniert, um die ESS-Gesamtsicherheit zu verbessern.
- Intelligente Überwachung und Wartung
- Ausgestattet mit 7-Zoll-LCD-Touchscreen für lokale Steuerung, während Bluetooth-App-Zugang Fernbedienung und Statusüberwachung unterstützt.
- CAN-, RS-485- und Ethernet-Schnittstellen verbinden die ESS-Schränke mit Cloud-Plattformen für Störungsmeldungen, Betriebsdatenanalyse und Energieleistungsüberwachung.
| Parameter | 156 kWh Version | 209 kWh Version | 261 kWh Version |
| Energiekapazität | 156 kWh | 209 kWh | 261 kWh |
| Batterietyp | Lithium-Eisenphosphat (LFP) | ||
| Zellkapazität | 314 Ah | ||
| Konfiguration | 1P156S | 1P208S | 1P260S |
| Nominale DC-Spannung | 499.2 V | 665.6 V | 832 V |
| Lade-/Entlade-C-Rate | 0.5C | ||
| Zyklenlebensdauer | ≥ 6.000 Zyklen (80% DOD) | ||
| Thermomanagement | Flüssigkeitskühlung | ||
| Brandlöschsystem | Aerosol- + wasserbasiertes Brandlöschsystem | ||
| Sicherheitsmerkmale | Gas- & Wasserlöschung + Belüftung + Explosionsdruckentlastungsplatte | ||
| Kommunikationsschnittstellen | CAN / Ethernet / RS-485 | ||
| Betriebstemperatur | -30°C bis 50°C (Leistungsreduzierung über 45°C) | ||
| Betriebsfeuchtigkeit | 0% bis 95% (nicht kondensierend) | ||
| Max. Betriebshöhe | ≤ 2000 m | ||
| Gewicht | < 2,700 kg | 3,500 kg | 4,300 kg |
| Abmessungen (B × T × H) | Ca. 989 × 1.465 × 2.471,5 mm | ||
| Schutzart (IP)| | IP67 (Batteriefach) / IP54 (Gehäuse) | ||
| Korrosionsbeständigkeit | C4 (C5 optional) | ||
| Max. Parallelschaltung | Bis zu 10 Einheiten (netzgebunden / netzunabhängig) | ||
| Zertifizierungen und Normen | IEC 62619, IEC 63056, IEC 61000, IEC 62477-1, UN38.3, IEC 60730, UL 9540A | ||
- Batteriesystem:
Diese Batterieschränke sind mit 156 kWh, 209 kWh oder 261 kWh Speicherkapazität verfügbar. Jede Version verwendet 314 Ah Lithium-Eisenphosphat-Zellen mit Batteriekonfigurationen von 1P156S, 1P208S und 1P260S und nominalen DC-Spannungen von 499,2 V, 665,6 V und 832 V. Bei 80% Entladetiefe sind die Batterien für mehr als 6000 Zyklen ausgelegt.
- Hybrid-Wechselrichter:

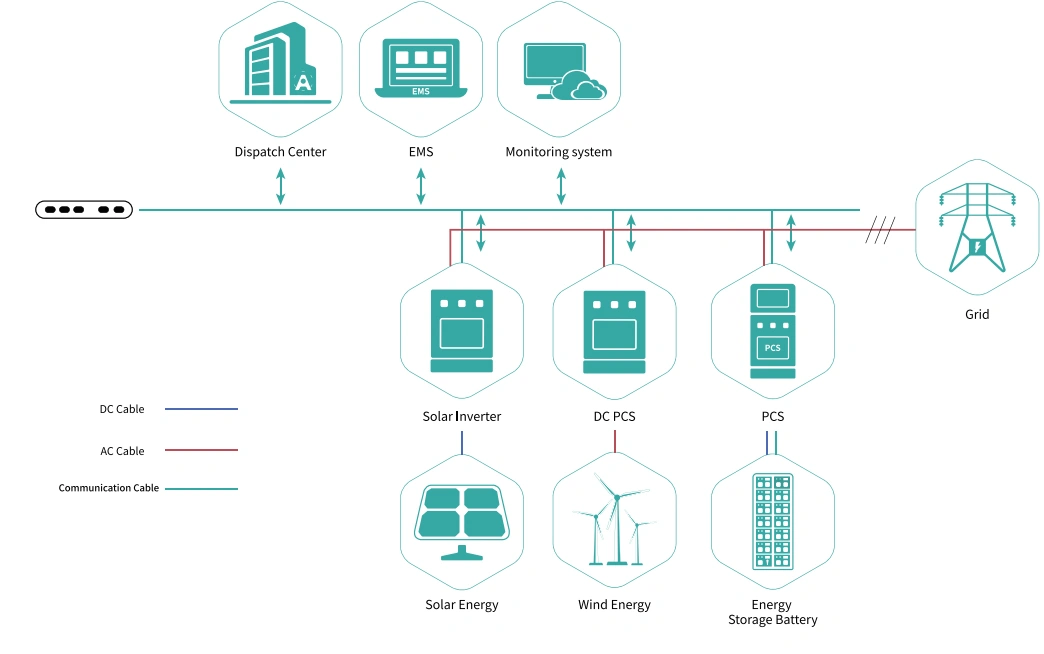

Der integrierte 125 kW Hochspannungs-Hybrid-Wechselrichter steuert den Energiefluss zwischen PV-Anlage, Batteriesystem und Stromnetz im netzgebundenen, netzunabhängigen und hybriden Betriebsmodus. Der Direktanschluss von bis zu 240 kW PV-Kapazität hilft, die Solarnutzung vor Ort zu erhöhen und den Netzbezug zu reduzieren.
- Temperaturregelungssystem:
Flüssigkeitskühlung hält den Temperaturunterschied zwischen Batteriezellen innerhalb von 3°C, was die thermische Belastung reduziert und eine Zyklenlebensdauer von mehr als 6.000 Zyklen unterstützt. Sie hält den Batterieschrank zudem bei Umgebungstemperaturen von -30°C bis 50°C stabil.
- Energiemanagement und Sicherheit::
Das integrierte EMS verwendet einen 7-Zoll-Touchscreen zur Verwaltung von Solarstromerzeugung, Batterieladung und Netzstrom. CAN-, Ethernet- und RS-485-Schnittstellen verbinden die Batterieschränke mit externen Überwachungs- und Steuerungsplattformen. Gas- und wasserbasierte Brandlöschung, Belüftung und Explosionsdruckentlastungsplatten bieten zusätzlichen Schutz.
-

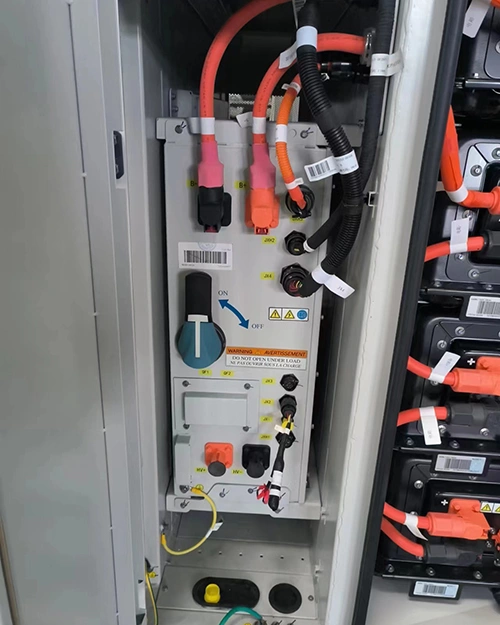

Hochspannungsbox -

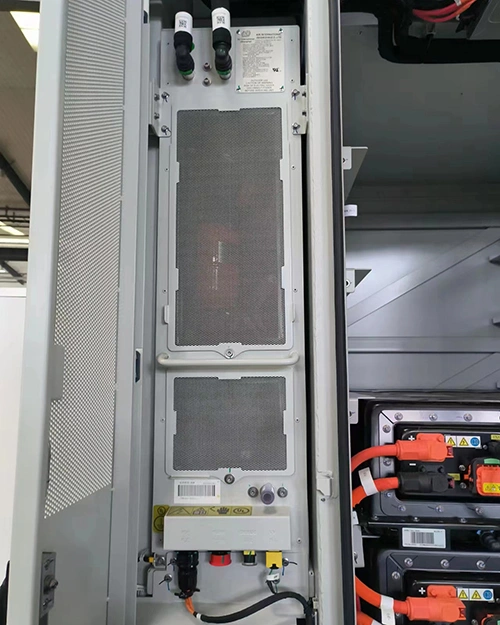

Flüssigkeitskühleinheit -

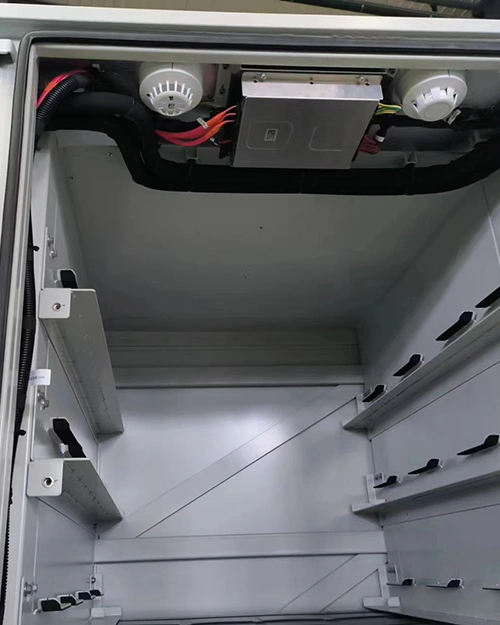

Rauch- und Wärmeerkennungs-Alarm
- Gewerblicher & industrieller Solarspeicher
Geeignet für Fabriken, Industrieparks und Gewerbegebäude, die Solarstromerzeugung, Spitzenlastmanagement und Notstromversorgung in einem Energiesystem kombinieren möchten.
- Mikronetz und netzunabhängige Stromversorgung
Batterieschränke können als zentrale Energiespeichereinheit in Mikronetzen arbeiten und stabile Stromversorgung für Inseln, Bergbaustandorte und abgelegene Standorte mit begrenztem Netzzugang bereitstellen.
- Solar-Speicher-EV-Ladestationen
In Kombination mit PV-Anlagen und Schnellladegeräten helfen Batterieschränke, plötzliche Netzbelastung zu reduzieren und die Nutzung des vor Ort erzeugten Solarstroms zu verbessern.
- Netz-Unterstützungsdienste
Eingesetzt für Demand-Response und Frequenzregelung zur Unterstützung des Netzbetriebs und zur Schaffung zusätzlicher Erlöse.
| PCS-Modell | Nenn-AC-Leistung | Kompatible Batteriekapazität | Max. PV-Eingangsleistung | Anzahl MPPTs | Schutzart (IP) |
| | 75 kW | 156 kWh | 150 kW | 10 | IP66 |
| | 80 kW | 156 / 209 kWh | 160 kW | 10 | IP66 |
| | 100 kW | 209 kWh | 200 kW | 10 | IP66 |
| | 125 kW | 261 kWh | 240 kW | 10 | IP66 |
